디바이스 미들웨어 1 - RFID 미들웨어를 넓게 보자

앞서 엔터프라이즈 아키텍처 상에서 수직축상에 디바이스와 상위 시스템 또는 DB 상에 디바이스 미들웨어란 개념을 볼 수 있었는데 이 부분을 좀더 자세히 들여다 보도록 하겠다.

우선 미들웨어란 개념을 먼저 짚어 본다면 이것은 수평축에 있어서도 나타나는 개념으로 무엇인가의 사이에서 (Middle) 어떤 역할을 하는 소프트웨어(Ware)란 의미라고 보면 되겠다. 그런데 RFID 미들웨어라고 하면 RFID 장비와 상위 시스템의 사이에 있는 소프트웨어 일 것이고 디바이스 미들웨어란 RFID 장비 뿐 아니라 여러가지 기계 장치 디바이스와 상위 서버간에 놓이는 소프트웨어 정도로 이해하면 큰 무리가 없을 것이다.

사용자 삽입 이미지

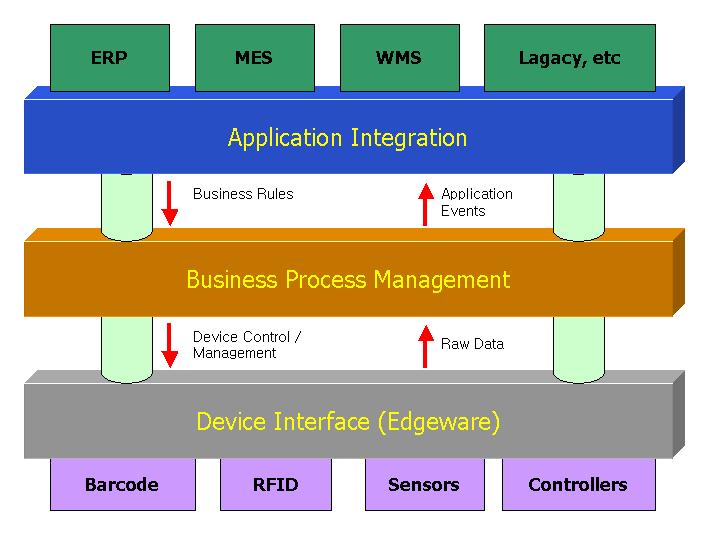

<그림 1> 디바이스 미들웨어의 기능적 구분

<그림1>은 엔터프라이즈 아키텍처의 수직축에 대한 부분만 따로 떼어내서 나타낸 그림이라고 볼 수 있는데 하위의 디바이스와 상위의 서버 애플리케이션 사이를 연결해 주는 미들웨어를 설명하고 있다. 여기에서 디바이스와 바로 접해 있는 부분에 Edgeware 란 용어가 사용되고 있는데, 수직축의 가장 끝단인 디바이스와 직접 연결되는 소프트웨어 기능에 대해 Edgeware 란 용어가 새롭게 정의되고 사용되고 있다. 이것은 가장 기본적인 디바이스와의 인터페이스를 담당하고 있으며 주로 현장의 컨트롤러의 역할을 수행한다. 이에 대해서는 추후에 좀더 자세히 정리하도록 하겠다. 어찌되었든 이렇게 인터페이스되고 컨트롤된 데이터는 수평축의 미들웨어 기능과 합쳐져 데이터 인테그레이션(통합; Integration)되어 완성되는 것이다.

사용자 삽입 이미지
<그림 2> 미들웨어의 기능적 계층 구조

<그림2>는 매우 복잡한 시스템으로 이루어져 있는 작업 현장의 시스템(예: 반도체 공정)에서 주로 안전성과 효율성을 위해서 구성하고 있는 디바이스 미들웨어 구조이다. 물리적 또는 논리적 기능으로 구분하여 시스템 계층을 이루고 있는 것을 볼 수 있다. 여기에서 사용된 종단 미들웨어란 곧 Edgeware를 말하며 주로 디바이스에 대한 로컬 컨트롤 기능을 담당하며 이런것이 하나의 논리적 그룹(예: 단위 공정)을 이루어 하나의 셀 컨트롤러로 통합, 제어된다. 또한 이런 것들이 모여서 하나의 단위 프로세스가 이루어지고 또 이것이 재활용될 수 있다고 하면 (예: 입출고 프로세스) 단위 프로세스 애플리케이션이 만들어 지는 것이다.
